洁净厂房气体动力管道设计要点
2026/7/1
01 设计前准备
基础参数确定
1. 气体种类与用途分类
按气体性质和洁净要求划分，明确管道设计重点：
普通动力气体：压缩空气（仪表风 / 工艺风），主要用于设备驱动、吹扫，需控制含油量、含水量、颗粒物。
惰性保护气体：氮气、氩气，用于工艺隔离、防氧化，需保证纯度（99.9%~99.999%） 和无泄漏。
易燃易爆气体：氢气、乙炔，需重点考虑防爆、防静电、泄漏检测。
助燃 / 氧化性气体：氧气，需避免与油脂接触，管道材质需脱脂处理。

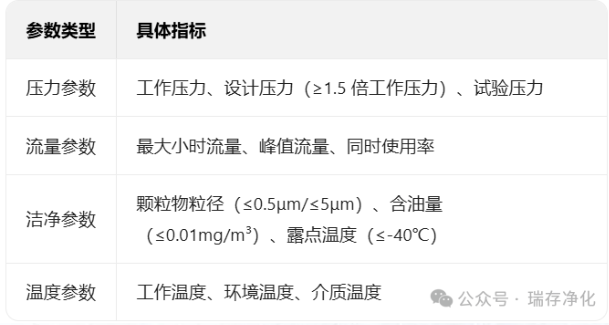

2. 工艺参数核定
收集核心参数，作为管道管径、压力等级、材质选择的依据：
02 核心设计要点

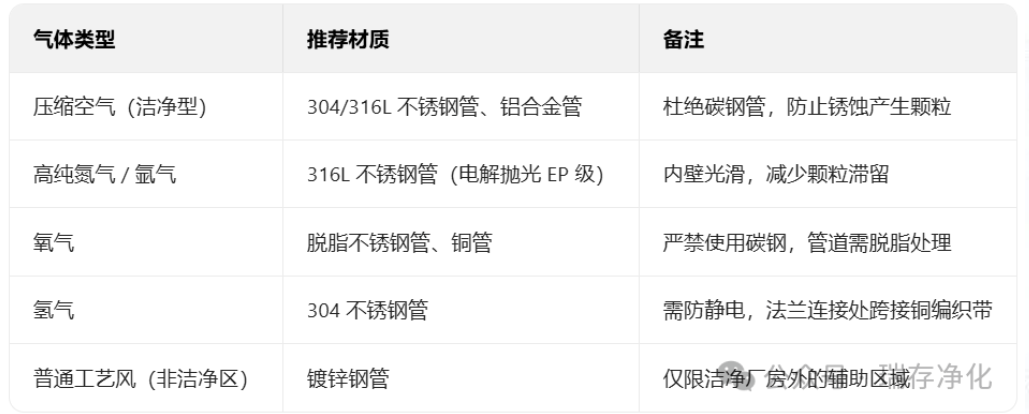

1. 管道材质选择：匹配洁净与介质特性
材质需满足耐腐蚀性、无析出物、易清洁要求，避免污染洁净室环境或介质：
计算原则：根据流量公式 Q=v×A（Q为流量，v为流速，A为管道截面积），结合允许压力损失（一般≤0.1MPa/100m）确定管径。
流速限制：不同气体需控制流速，避免湍流产生颗粒或静电：
压缩空气：干管流速≤8m/s，支管≤5m/s；
高纯气体：流速≤3m/s，减少管道内壁摩擦产生颗粒；
易燃易爆气体：流速≤10m/s，防止静电积聚。
减少阻力措施：尽量采用大半径弯头（R≥3D），减少阀门、变径等局部阻力部件；长距离管道需设置分段减压装置。
3. 管道布局与敷设：适配洁净厂房特点
敷设方式
架空敷设：优先采用，沿洁净室技术夹层、管道竖井布置，便于检修；与其他管道（如给排水、电气管线）保持安全间距（≥0.15m）。
地沟敷设：仅适用于非洁净区或辅助区域，地沟需做防水、防积尘处理，设置排水点，避免积水污染。
埋地敷设：严禁在洁净室内采用，防止渗漏和积尘。
布局原则
短路径原则：减少管道长度，降低压力损失和气体滞留时间。
无死角设计：管道尽量采用直线连接，阀门、接头避免布置在洁净室核心区域的正上方，防止渗漏污染产品。
分区控制：按洁净等级分区设置切断阀，便于某一区域检修时不影响其他区域运行。
4. 洁净度保障设计
洁净厂房气体管道的核心要求是防止气体污染和管道自身产生污染物，需从多环节把控：
管道内壁处理：高纯气体管道需进行电解抛光（EP） 或钝化处理，表面粗糙度 Ra≤0.8μm，减少颗粒吸附和滞留。
气体净化装置配置：
压缩空气：设置三级过滤（粗滤→精滤→活性炭过滤）+ 冷冻干燥机 / 吸附式干燥机，确保露点达标。
高纯气体：终端设置膜过滤或除菌过滤器（过滤精度≤0.2μm），安装在靠近用气点的位置。
吹扫与钝化：管道安装完成后，需用干燥氮气或洁净空气进行分段吹扫（流速≥20m/s），去除管道内的焊渣、灰尘；高纯气体管道还需进行钝化处理，形成致密氧化膜，防止金属离子析出。
5. 安全设计：针对危险气体的特殊要求
对于易燃易爆、助燃气体，需严格遵循安全规范：
防爆设计：氢气、乙炔等气体管道，严禁穿过防火墙、楼板，需设置阻火器；管道阀门采用防爆型，电气设备选用防爆等级匹配的型号。
防静电设计：管道法兰、接头处用铜编织带跨接，接地电阻≤10Ω；管道系统整体接地，防止静电积聚。
泄漏检测：在气体储存区、管道关键节点设置气体泄漏报警器，氧气泄漏报警器需设置在室内高处（氧气密度大于空气），氢气报警器设置在室内低处（氢气密度小于空气）。
紧急切断装置：在气源入口和用气点处设置紧急切断阀，并与泄漏报警器联动，发生泄漏时自动切断气源。
03 阀门与附件选型
阀门类型
高纯气体：优先选用隔膜阀、球阀，密封性能好，死角少；严禁使用闸阀（易积尘）。
普通气体：可选用蝶阀、截止阀，性价比高。
材质要求：与管道材质一致，高纯气体阀门需选用 316L 不锈钢材质，密封件采用 PTFE 等洁净材料。
其他附件
压力表 / 流量计：设置在便于观察的位置，高纯气体系统需选用无油型仪表。
冷凝水排放阀：压缩空气管道最低点设置自动排水器，定期排放冷凝水，防止带入用气点。
取样口：高纯气体管道设置取样口，便于定期检测气体纯度和洁净度。
04 施工与验收关键环节
焊接要求
洁净管道焊接优先采用氩弧焊（TIG），内壁充氩保护，防止焊接过程中产生氧化皮。
焊缝需进行100% 射线探伤，确保无气孔、裂纹等缺陷；焊缝表面光滑，与管道内壁平齐。
验收标准
压力试验：设计压力≤1MPa 时，试验压力为 1.5 倍设计压力；设计压力＞1MPa 时，试验压力为设计压力 + 0.5MPa，保压 30min 无泄漏。
洁净度检测：采用粒子计数器检测管道内颗粒物含量，高纯气体管道需进行纯度检测（气相色谱法）。
气密性试验：用氮气进行气密性试验，压力为设计压力，保压 24h，压力降≤0.5%。
05 运行维护要点
定期检查管道压力、泄漏情况，高纯气体系统每月进行一次纯度检测。
定期更换过滤器滤芯，压缩空气干燥机吸附剂需定期再生或更换。
避免管道系统频繁启停，减少压力波动对管道和阀门的损伤。
